Type de pression différentielle de vide électromagnétique passe-angle série DYC-JQ avec valve de gonflage
La pression différentielle de vide électromagnétique à passe-angle de la série DYC-JQ avec valve de gonflage est un nouveau type de valve à vide installée sur l'entrée d'air d'une pompe à vide mécanique. Son principe de fonctionnement est que la pompe mécanique et la vanne sont connectées au même circuit. Lorsque la pompe à vide doit fonctionner Lorsque le fonctionnement est arrêté ou que l'alimentation est soudainement coupée, la vanne utilise la différence de pression entre l'atmosphère et le vide pour pousser le piston afin de fermer automatiquement la vanne, couper la connexion entre la pompe et le vide système, maintenir le degré de vide du système de vide et amplifier l'air vers la pompe à vide pour empêcher l'huile de la pompe à vide de revenir au vide Le système est propice au redémarrage de la pompe à vide. Lorsque la pompe à vide redémarre, la soupape utilise le ressort pour pousser le piston ouvert pour ouvrir la soupape.
Le fluide de travail applicable est l'air et le gaz non corrosif.
Principales performances techniques
Champ d'application | 10 4 Pennsylvanie ~ 10 -3 Pennsylvanie |
Taux de fuite de la vanne | <10 -4 (Pennsylvanie.L / S) |
Température moyenne | -25 ℃ ~ 80 ℃ |
Heures d'ouverture et de fermeture | <35 |
Tension | AC220V |
Méthode d'installation | Niveau |
Matériau du corps: acier inoxydable
Modèle | Diamètre (DN) |

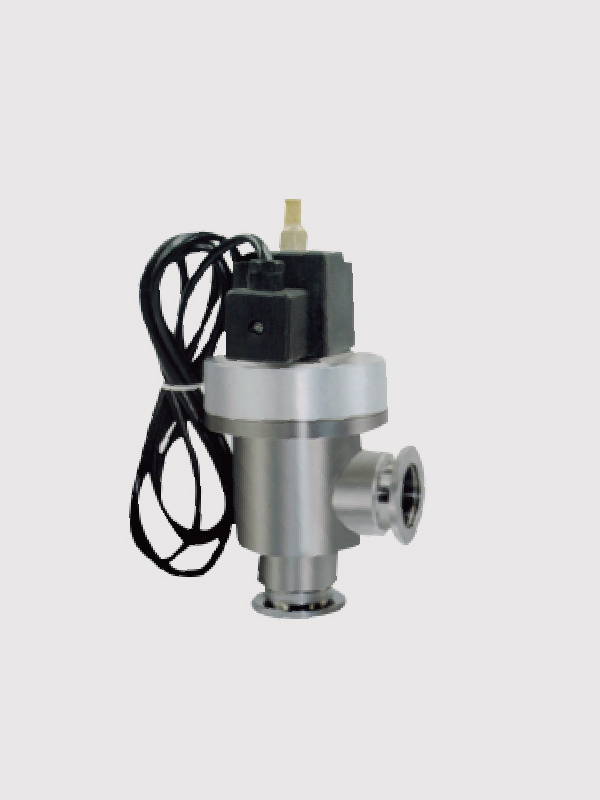

DYC-JQ25-KF | 25 |
DYC-JQ4O-KF | 40 |
Matériau du corps: alliage d'aluminium
Modèle | Diamètre (DN) |

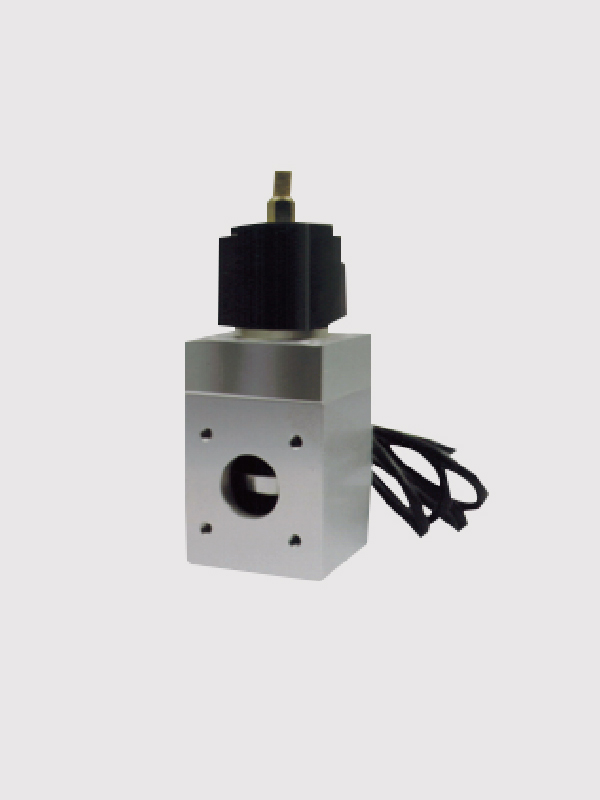

DYC-JQ25 | 25 |
DYC-JQ32 | 32 |
DYC-JQ40 | 40 |
Matériau du corps: acier au carbone nickelé
Modèle | Diamètre (DN) |

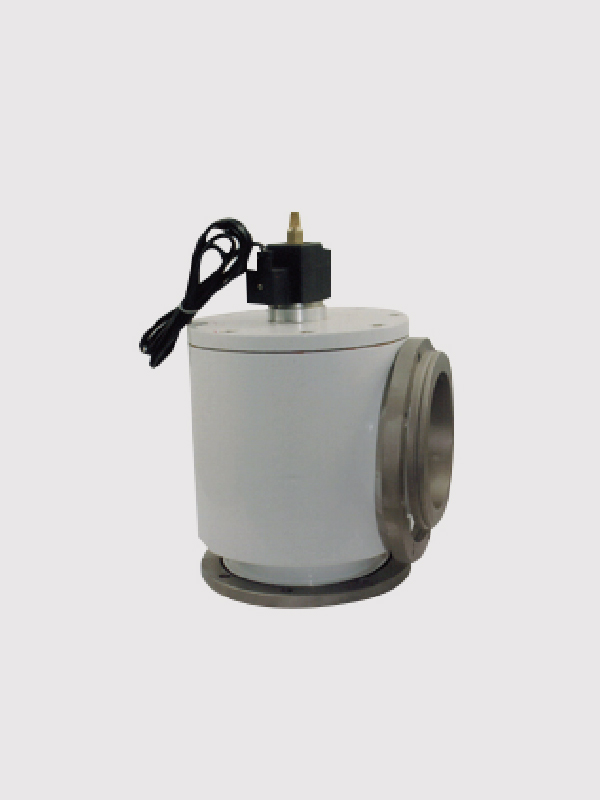

DYC-JQ50 | 50 |
DYC-JQ65 | 65 |
DYC-JQ80 | 80 |
DYC-JQ100 | 100 |
DYC-JQ150 | 150 |
Pression différentielle de vide électromagnétique directe série DYC-Q avec valve de gonflage
La soupape de gonflage à courroie de pression différentielle électromagnétique à vide de la série DYC-Q est un nouveau type de soupape à vide installée sur l'entrée d'air d'une pompe à vide mécanique. Son principe de fonctionnement est que la pompe mécanique et la vanne sont connectées au même circuit. Lorsque la pompe à vide doit cesser de fonctionner en raison du travail, ou d'une coupure de courant soudaine, la vanne utilise la différence de pression entre l'atmosphère et le vide pour fermer automatiquement la vanne, couper la pompe de connexion de la pompe et du système de vide, maintenir le vide degré du système de vide, et amplifier l'air vers la pompe à vide pour empêcher l'huile de la pompe à vide de retourner dans le système de vide, ce qui est avantageux La pompe à vide redémarre. Lorsque la pompe à vide redémarre, la soupape utilise la gravité pour faire tomber automatiquement la plaque de soupape pour ouvrir la soupape.
Le fluide de travail applicable est l'air et le gaz non corrosif.
Principales performances techniques
Champ d'application | 10 4 Pennsylvanie ~ 10 -2 Pennsylvanie |
Taux de fuite de la vanne | <10 -4 (Pennsylvanie.L / S) |
Température moyenne | -25 ℃ ~ 80 ℃ |
Heures d'ouverture et de fermeture | <35 |
Tension | AC220V |
Méthode d'installation | Verticale |

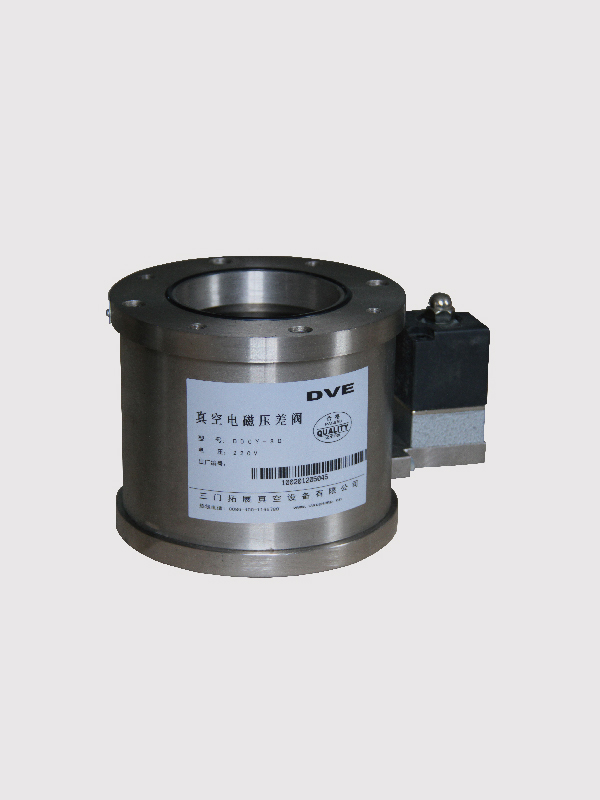

Modèle | Diamètre (DN) |
DYC-Q25 | 25 |
DYC-Q32 | 32 |
DYC-Q40 | 40 |
DYC-Q50 | 50 |
DYC-Q65 | 65 |
DYC-Q80 | 80 |
DYC-Q100 | 100 |
DYC-Q160 | 160 |

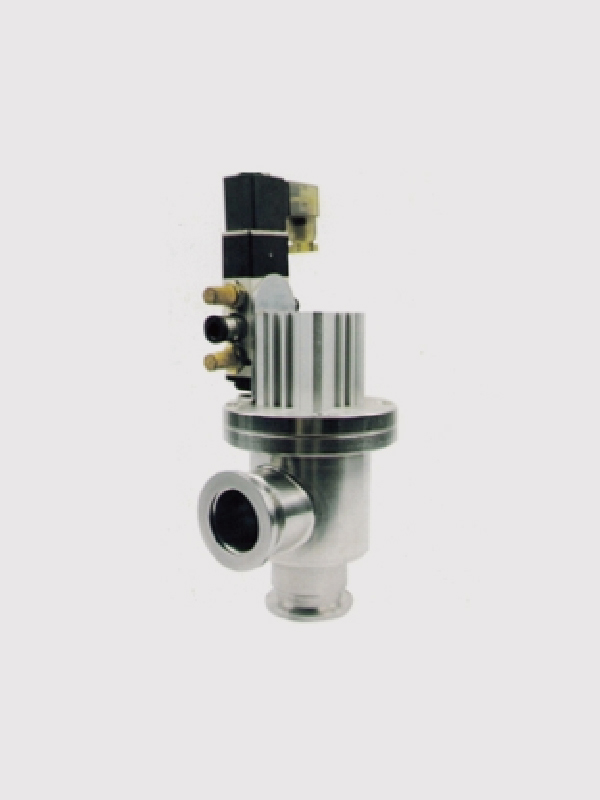

Soupape de chicane dynamique électrique à vide poussé de type passe-angle série GDQ-J
La soupape de chicane dynamique électrique à vide poussé de type passe-angle série GDQ-J est alimentée par de l'air comprimé et la direction du trajet d'air est contrôlée par une électrovanne, qui pousse le piston du cylindre pour effectuer un mouvement de va-et-vient et entraîne le mouvement de va-et-vient de la tige de soupape pour ouvrir ou fermer la plaque de soupape. Pour couper et connecter la canalisation de vide, la vanne présente une commutation stable et une stabilité élevée. La configuration du cylindre peut être inversée à une atmosphère ou ouverte dans l'atmosphère du côté du vide. En particulier, le joint d'arbre adopte des soufflets pour une étanchéité plus fiable et peut être utilisé pendant une longue période. Travaillez à des heures de commutation fréquentes.
Le fluide de travail applicable est l'air et le gaz non corrosif.
Principales performances techniques
Champ d'application (soufflets d'étanchéité d'arbre) | 10 5 Pennsylvanie ~ 10 -6 Pennsylvanie |
Champ d'application (caoutchouc d'étanchéité d'arbre) | 10 5 Pennsylvanie ~ 10 -4 Pennsylvanie |
Taux de fuite de la soupape (soufflets d'étanchéité d'arbre) | <10 -7 (Pa.L / S) |
Taux de fuite de la vanne (caoutchouc d'étanchéité d'arbre) | <10 -5 (Pa.L / S) |
Température moyenne (matériau d'étanchéité en caoutchouc fluoré | -30 ℃ ~ 150 ℃ |
Moyenne température (matériau d'étanchéité en caoutchouc nitrile) | -25 ℃ ~ 80 ℃ |
Méthode d'installation | Arbitraire |
Tension | AC220V ou DC24V |
Pression de l'air | 0,4 MPa-0,8 MPa |
Retour de signal | Livraison standard: sans signal de retour Désignation spéciale: DC / AC5-240V |
Clapet à chicane manuel à vide poussé série GD-J
La vanne de chicane manuelle à vide poussé à passage angulaire de la série GD-J est actionnée, elle est utilisée pour la connexion et la coupure de la conduite de vide.
Le fluide de travail applicable est l'air et le gaz non corrosif.
Principales performances techniques
Champ d'application (soufflets d'étanchéité d'arbre) | 10 5 Pa ~ 10 -2 Pa |
Champ d'application (caoutchouc d'étanchéité d'arbre) | 10 5 Pa ~ 10 -4 Pa |
Taux de fuite de la soupape (soufflets d'étanchéité d'arbre) | <10 -7 (Pa.L / S) |
Taux de fuite de la vanne (caoutchouc d'étanchéité d'arbre) | <10 -5 (Pa.L / S) |
Température moyenne (matériau d'étanchéité en caoutchouc fluoré | -30 ℃ ~ 150 ℃ |
Moyenne température (matériau d'étanchéité en caoutchouc nitrile) | -25 ℃ ~ 80 ℃ |
Méthode d'installation | Arbitraire |

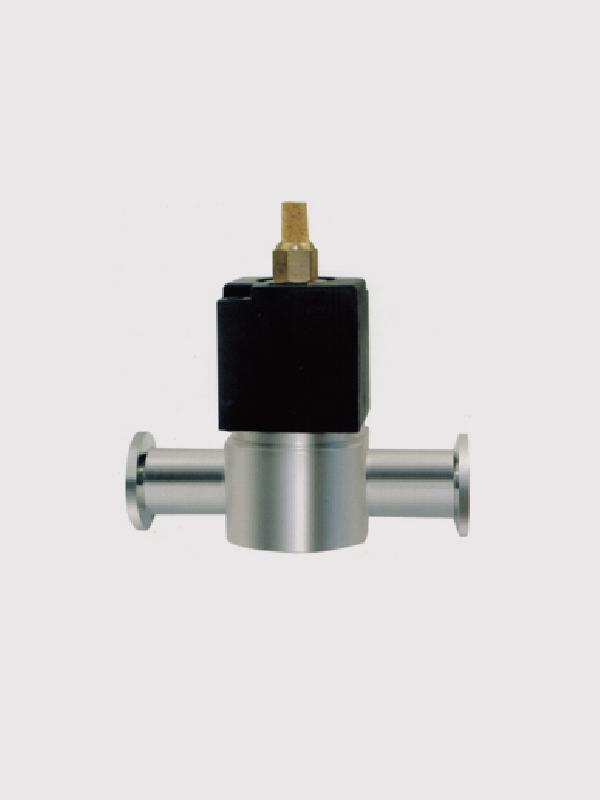

Électrovanne à vide poussé série GDC-Q5 type GDC-Q5
L'électrovanne de vide poussé GDC-Q5 est connectée au système de vide haut et bas. La vanne est sous tension et la plaque de vanne est ouverte, et en même temps, l'entrée de gaz est fermée et les tuyaux d'extrémité P et A sont connectés: lorsque l'alimentation est coupée, la plaque de vanne est fermée et les bornes P et A les extrémités sont coupées des pipelines pour assurer le vide du système, et en même temps ouvrir l'orifice de remplissage de gaz et gonfler du côté A par l'extrémité F.
L'électrovanne de vide poussé GDC-5 est connectée au système de vide haut et bas. La vanne est sous tension et la plaque de vanne est ouverte. Il est utilisé pour connecter ou alimenter la plaque de soupape pour ouvrir et couper le flux d'air du système de vide. Il peut également être utilisé pour gonfler le système de vide. La vanne est sous tension et ouverte.
Principales performances techniques
Champ d'application | 10 5 Pa ~ 10 -1 Pa |
Taux de fuite de la vanne | <10 -5 (Pa.L / S) |
Température moyenne | -25 ℃ ~ 150 ℃ |
Heures d'ouverture et de fermeture | <0,25 |
Tension | AC220V ou DC24V |
Méthode d'installation | Arbitraire |
Méthode de connexion | Gb4982 |
Vanne papillon à vide poussé série GI
La vanne papillon à vide poussé de la série Gl est utilisée pour connecter et couper la conduite de vide. Le fluide de travail applicable est l'air et le gaz non corrosif.
Principales performances techniques
Champ d'application | 10 4 Pa ~ 10 -5 Pa |
Taux de fuite de la vanne | <10 -6 (Pa.L / S) |
Température moyenne | -25 ℃ ~ 80 ℃ Le matériau d'étanchéité est du caoutchouc nitrile -30 ℃ ~ 150 ℃ Le matériau d'étanchéité est du caoutchouc fluoré |
Modèle | Diamètre (DN) |

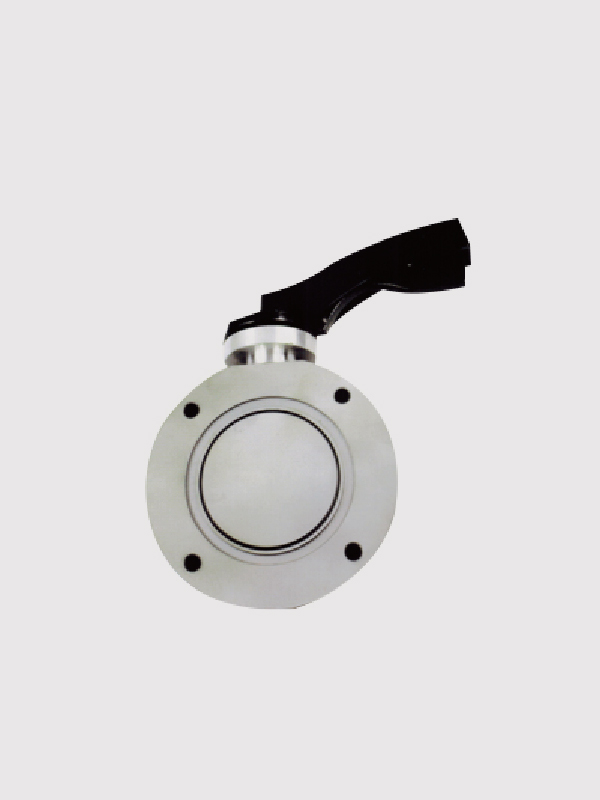

GI-32 | 32 |
GI-40 | 40 |
GI-50 | 50 |
GI-63 | 65 |
GI-80 | 80 |
GI-100 | 100 |
GI-150 | 150 |
Vanne à bille sous vide série GU
La vanne à bille de vide de la série GU est utilisée pour connecter ou couper la conduite de vide ou pour ajuster le débit. La valve est de type droit et est scellée par une surface sphérique. Il peut être utilisé dans un état sous vide ou dans un état basse pression et peut être installé dans n'importe quelle position.
Le milieu applicable est l'acide, un gaz alcalin ou un liquide.
Principales performances techniques
Portée applicable Bride lâche GB / T6070 Portée applicable Bride lâche GB / T6070 | 10 × 10 5 Pa ~ 10 -4 Pa |
Portée applicable GB4982 libération rapide | 2 × 10 5 Pa ~ 10 -4 Pa |
Taux de fuite de la vanne | <10 -5 (Pa.L / S) |
Température moyenne | -30 ℃ ~ 150 ℃ |
Modèle | Diamètre (DN) |

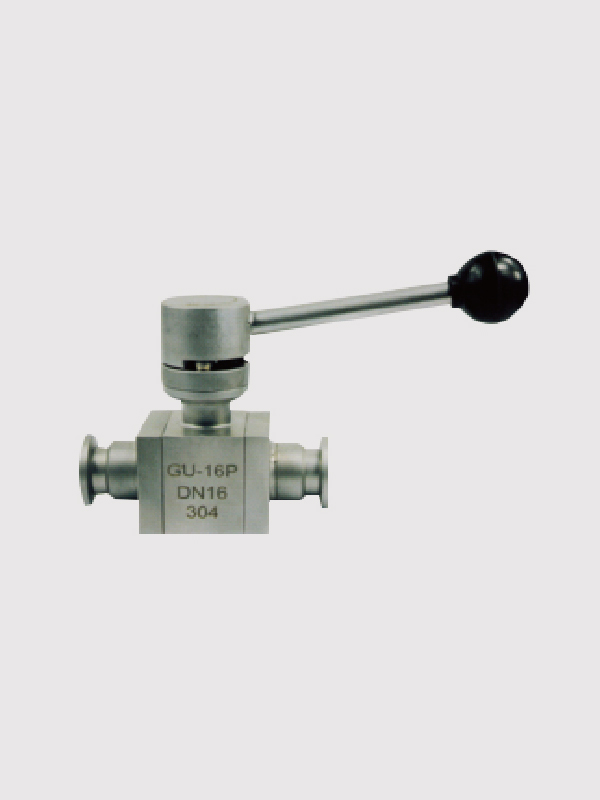

GU-16 | 16 |
GU-25 | 25 |
GU-32 | 32 |
GU-40 | 40 |
GU-50 | 50 |
GU-63 | 63 |
GU-80 | 80 |
Modèle | Diamètre (DN) |

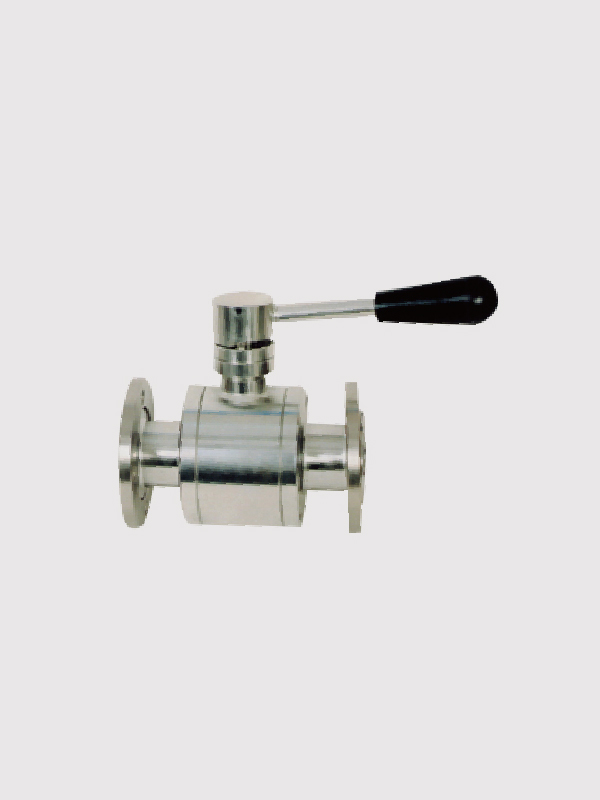

GU-16-KF | 16 |
GU-25-KF | 25 |
GU-40-KF | 40 |
Vanne papillon électrique à vide poussé série GID
La vanne papillon électrique à haute altitude de la série GID adopte un entraînement de vanne rotatif électrique et réglable électroniquement. Il peut être contrôlé par une source d'alimentation externe (en utilisant un interrupteur d'index manuel ou une commande par ordinateur) ou un signal d'entrée externe pour réaliser le contrôle de position intermédiaire d'ouverture et de fermeture de la vanne, afin d'atteindre l'objectif de connecter ou de couper le débit d'air dans la canalisation de vide.
Le fluide de travail applicable est l'air et le gaz non corrosif.
Principales performances techniques
Champ d'application (Pa) | 10 5 ~ 1,3 × 10 -5 |
Taux de fuite de la vanne (Pa.L / S) | ≤1,3 × 10 -6 |
Heure d'ouverture et de fermeture (S) | DN≤63 20; 80≤DN = 200 30; DN≤250 48 |
Température moyenne (℃) | -25 ~ 80 (le matériau d'étanchéité est en caoutchouc nitrile) -30 ~ 150 (le matériau d'étanchéité est du caoutchouc fluoré) |
Norme de bride | JB919 |
Emplacement d'installation | Arbitraire |
Circuit de contrôle | Usine standard: type de commutateur AC220V / 50Hz Désignation spéciale: AC380V; Type de commutateur DC24V 4 ~ 20mADC type réglable |
Retour de signal | Usine standard: avec type de contact passif Désignation spéciale: type réglable 4 ~ 20mADC |
Vanne papillon pneumatique à vide poussé série GIQ
L'actionneur pneumatique de la série de vannes papillon pneumatiques à vide poussé de type GlQ est alimenté par air comprimé et adopte un entraînement de vanne de régulation électrique et électronique rotatif. Il peut être commuté par une alimentation externe (interrupteur d'indexation manuel ou commande par ordinateur) ou par un signal d'entrée externe, pour obtenir le contrôle de l'ouverture et de la fermeture de la vanne en position médiane, afin d'atteindre le but de connecter ou de couper le débit d'air dans la canalisation sous vide.
Le fluide de travail applicable est l'air et le gaz non corrosif.
Principales performances techniques
Champ d'application (Pa) | 10 5 ~ 1,3 × 10 -5 |
Taux de fuite de la vanne (Pa.L / S) | ≤1,3 × 10 -6 |
Température moyenne (℃) | -25 ~ 80 (le matériau d'étanchéité est en caoutchouc nitrile) -30 ~ 150 (le matériau d'étanchéité est du caoutchouc fluoré) |
Norme de bride | 0,4 ~ 0,6 |
Norme de bride | JB919 |
Emplacement d'installation | Arbitraire |
Circuit de contrôle | Usine standard: AC220V / 50Hz Désignation spéciale: AC110V; DC24V; DC12V, etc. |
Retour de signal | Usine standard: indicateur de position de vanne Désignation spéciale: micro-interrupteur; intelligent 4 ~ 20mA |
Retour de signal | Usine standard: double effet Désignation spéciale: simple effet (avec rappel par ressort) En option normalement ouvert ou normalement fermé |
